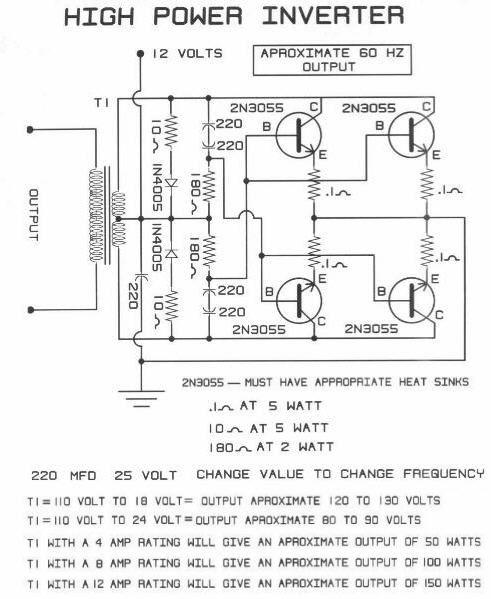

Simple Inverter DC to AC 12 v to 110-220vac

Hallo gan...
Kali ini kami akan berbagi rangkaian INVERTER

Inverter adalah alat yang menghasilkan 110 VAC / 220 VAC ( Listrik )
biasanya alat ini digunakan di pedesaan yang tidak teraliri arus listrik.

Nama Komponen :
2n3055 (Transistor Jengkol) 4 buah
Cap 220uF/25v (50v lebih bagus) 4buah
R10 ohm , 5 watt 2 buah
R180 ohm , 2 watt 2 buah
R0.1 ohm , 5 watt 4 buah
Aki / Battery 12 v 3/5 A
Tranformer / Trafo =
jika 3 A = 36 watt
jika 4 A = 50 watt
jika 8 A = 100 watt
jika 12A= 150 watt
