Hallo sobat FEI , saya akan berbagi mengenai rangkaian sensor cahaya

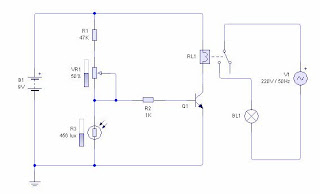

Rangkaian sensor diatas menggunakan LDR sebagai alat perasa perubahan intensitas cahaya.LDR (Light Dependent Resistor) adalah komponen elektronika yang pada dasarnya mempunyai sifat yang sama dengan resistor, hanya saja nilai resistansi dari LDR berubah-ubah sesuai dengan tingkat intensitascahaya yang diterimanya. Rangkaian diatas bisa digunakan untuk pengaktifan lampu taman. Pada saat hari mulai malam maka lampu tersebut akan menyala otomatis layaknya lampu taman. Pengaturan kepekaan dari sensor digunakan potensio VR1 100 K.Adapun komponen yang diperlukan sbb :
- LDR
- Q1 : Transistor BC107 atau BC 547
- VR1 : Potensio 100 Kohm
- RL1 : Relay 9 Volt
- R1 : 1K
- R2 : 47 Kohm
- BL1 : Lampu taman
Prinsip kerja dari rangkaian sensor cahaya diatas sebenarya sangat sederhana. Pembagian tegangan antara VR1 dan LDR merupakan inti dari rangkaian sensor cahaya diatas. Kenaikan tegangan pada VR1 akan mengurangi tegangan yang jatuh pada LDR, begitupun sebaliknya kenaikan tegangan pada LDR akan mengurangi tegangan jatuh pada VR1. Pembagian tegangan sesuai dengan rumus pembagi tegangan yang berlaku pada rangkaian seri, tegangan supply 9 volt sama dengan jumlah tegangan pada R1, VR1 dan LDR. VR1 digunakan untuk memposisikan tegangan pada LDR supaya berada pada titik kritis dan tidak sampai membuat transistor Q1 menjadi aktif. Sehingga pada saat kedaan cahaya semakin gelap tegangan pada LDR akan membuat transistor Q1 menjadi aktif. Hal ini dikarenakan nilai resistansi LDR akan naik apabila intensitas cahaya semakin gelap. Jika kita ingin membuat rangkaian sensor yang aktif pada saat cahaya semakin terang maka kita tinggal menukar posisi antara LDR dengan potensio VR1. Untuk prinsip kerjanya pada dasarnya sama dengan rangkaian sensor cahaya aktif gelap diatas. Kesemua rangkaian memanfaatkan hukum pembagi tegangan atau pengaturan arus ke basis transistor yang digunakan sebagai saklar.
Sebagai catatan anda bahwa sensor cahaya yang menggunakan LDR sebagai komponen peng-indra atau perasa mempunyai respon yang relatif lambat. Sehingga jika anda ingin membangun rangkaian yang mempunyai respon yang cepat seperti untuk penghitungan pada rangkaian counter maka LDR tidak cocok untuk digunakan. Mungkin anda bisa memanfaatkan sensor infra merah atau komponen sensor yang lain. Cahaya infra merah bisa anda dapatkan dengan membuat rangkaian pemancar infra merah yang terdiri dari led infra merah yang berfungsi sebagai pengahasil cahaya infra merahnya.
